叶轮加工—拓航精密加工制造

本期给大家带来的是拓航加工的叶轮。整体叶轮作为制造业中最为典型的零件之一,被广泛应用于航空、航天、现代透平机械、压缩机、涡轮机械、火箭发射推进装置等行业中。随着产品技术进步，钛合金，高温合金和耐热不锈钢叶轮也从开始的径向直叶片逐步发展成为带有后弯、前倾的复杂空间曲面叶片，而且叶轮的叶片长而薄，刚性差，从加工工艺角度来看，无论从零件材料还是零件结构，对机械加工都提出了更高的要求。为了能够精确地加工出形状复杂的叶轮，现在广泛采用五轴联动加工中心来完成叶轮加工。下方为拓航加工叶轮视频：

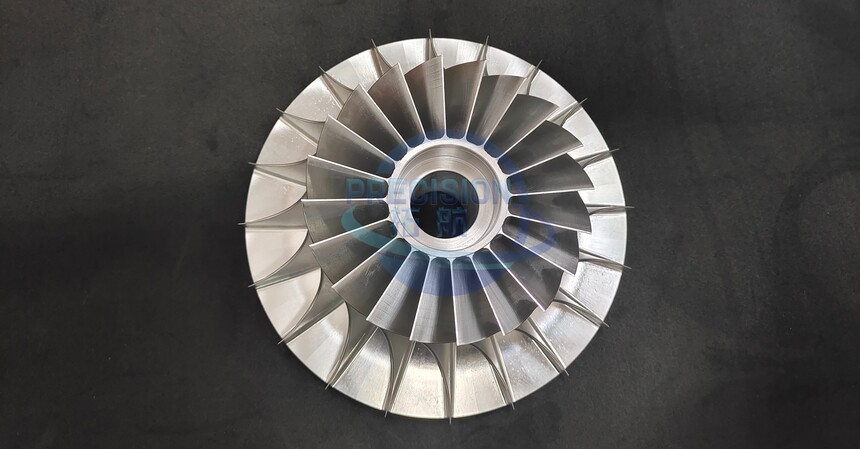

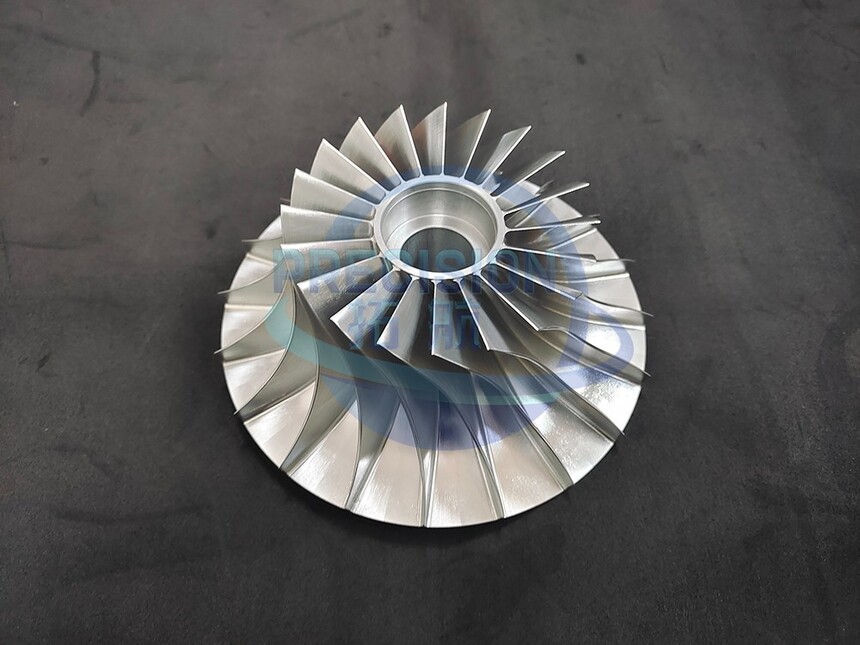

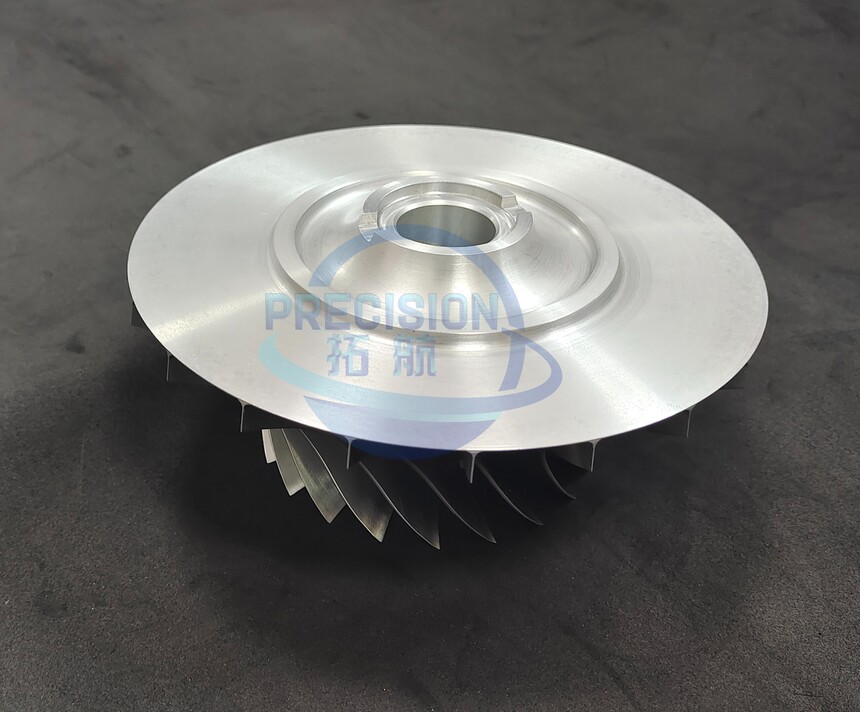

叶轮加工

加工难点

由于叶轮的加工精度高，形状结构比较复杂，、加工通道狭窄，叶片扭曲严重，加工时容易发生撞刀、干涉等问题。因此其加工的难点在流道、叶片的粗、精加工。此外，叶轮叶片必须具有良好的表面质量，精度一般集中在叶片表面、轮毂的表面和叶根表面。且叶轮流道并不随叶轮型线均匀分布，切削过程中深度不断变化，刀具切削厚度和切削宽度也是不断变化的过程，大大缩短了刀具寿命。

工艺

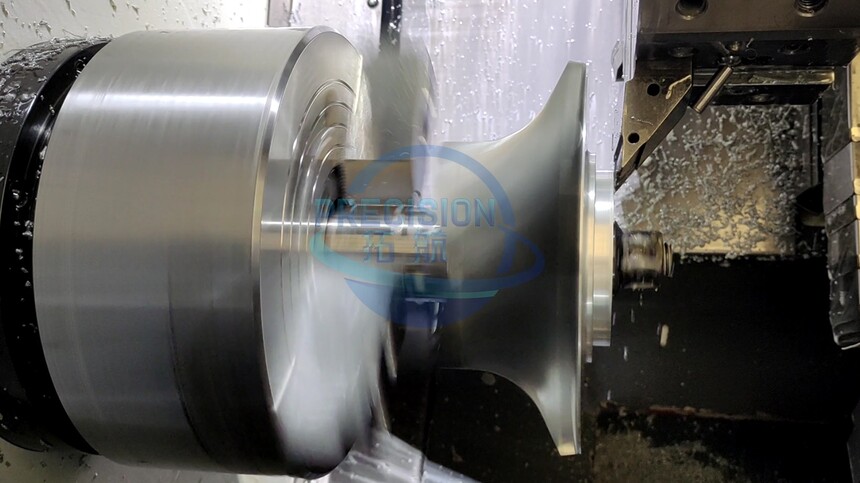

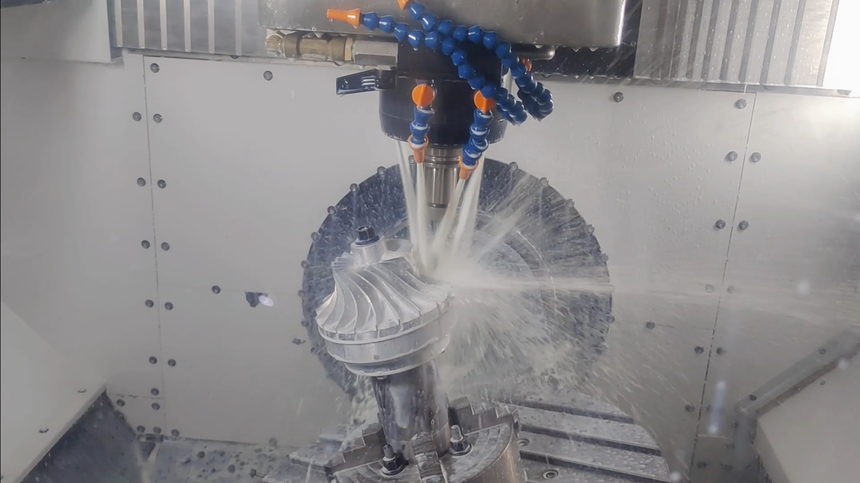

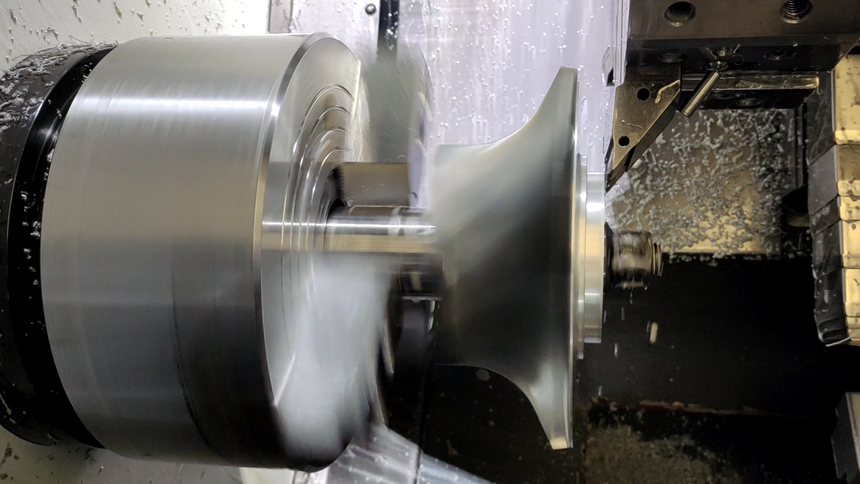

叶轮加工过程，全由我司独立完成。接到订单后，针对零件的加工难点，充分利用数控设备,运用软件进行建模、编程，反复调试、试切，优化数控程序做好初步准备工作，然后接下来，制定工艺流程，叶轮加工流程分为叶轮粗加工、叶轮半精加工、叶轮精加工等几种加工策略。粗加工的目的在于快速高效的去处毛坯余量，也是最能体现叶轮加工效率的策略。半精加工的目的在于使叶片面的余量均匀，为接下来的精加工做相应的准备。精加工的目的在于如何获得很好的表面质量。 QQ图片20231014091901.jpg

叶轮加工一直是拓航一张重要名片，钛叶轮、铝叶轮、不锈钢叶轮、压气叶轮、燃气叶轮、涡轮增压器叶轮、三元流叶轮、鼓风机叶轮、增压器叶轮等等都可加工。拓航拥有多年叶轮，叶片、机匣加工编程经验工程师20多位，机械加工行业从业经验最低8年，各类生产设备30多台，能达到车铣刨磨钳全套工序，给客户提供定制化服务。
